이번 의뢰는 차량은 현대에서 제조한 YF소나타 하이브리드 차량입니다.
이번 차량은 지인분께서 소개해 주셨는데요.
주행중 슬립현상이 발생한다고 하시며 문의 주셨는데요.
스캐너 (자기진단기)점검 결과 고장코드는 발생하지 않아 시험 운전을 진행결과
냉간시는 그나마 괜찮은데 차량 주행 후 열간시 5, 6단이 기어가 빠지네요.
4단으로 간신히 가게로 돌아와 지인분께 충분히 설명 드린 후 작업을 진행 합니다.

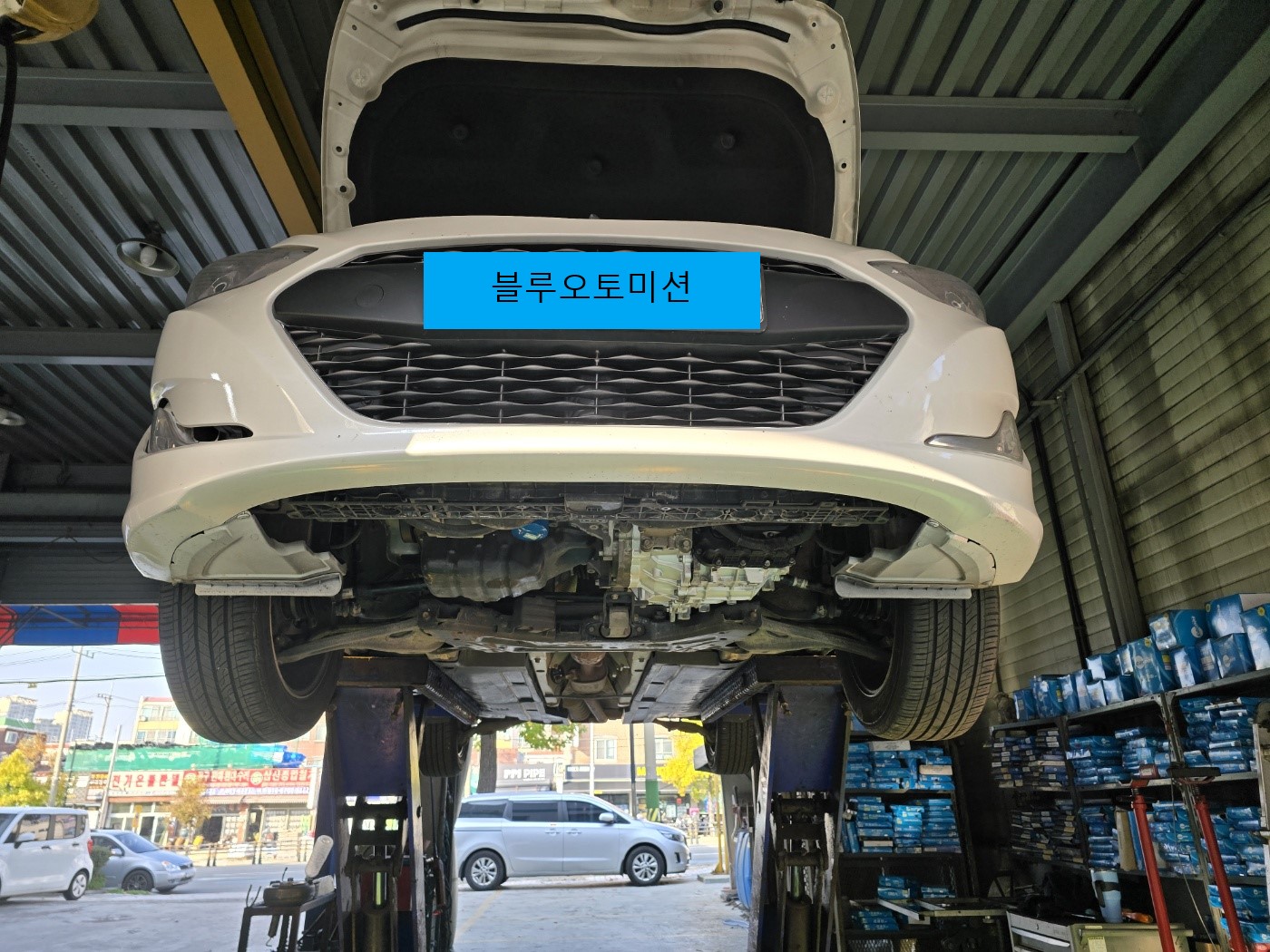

작업시작!

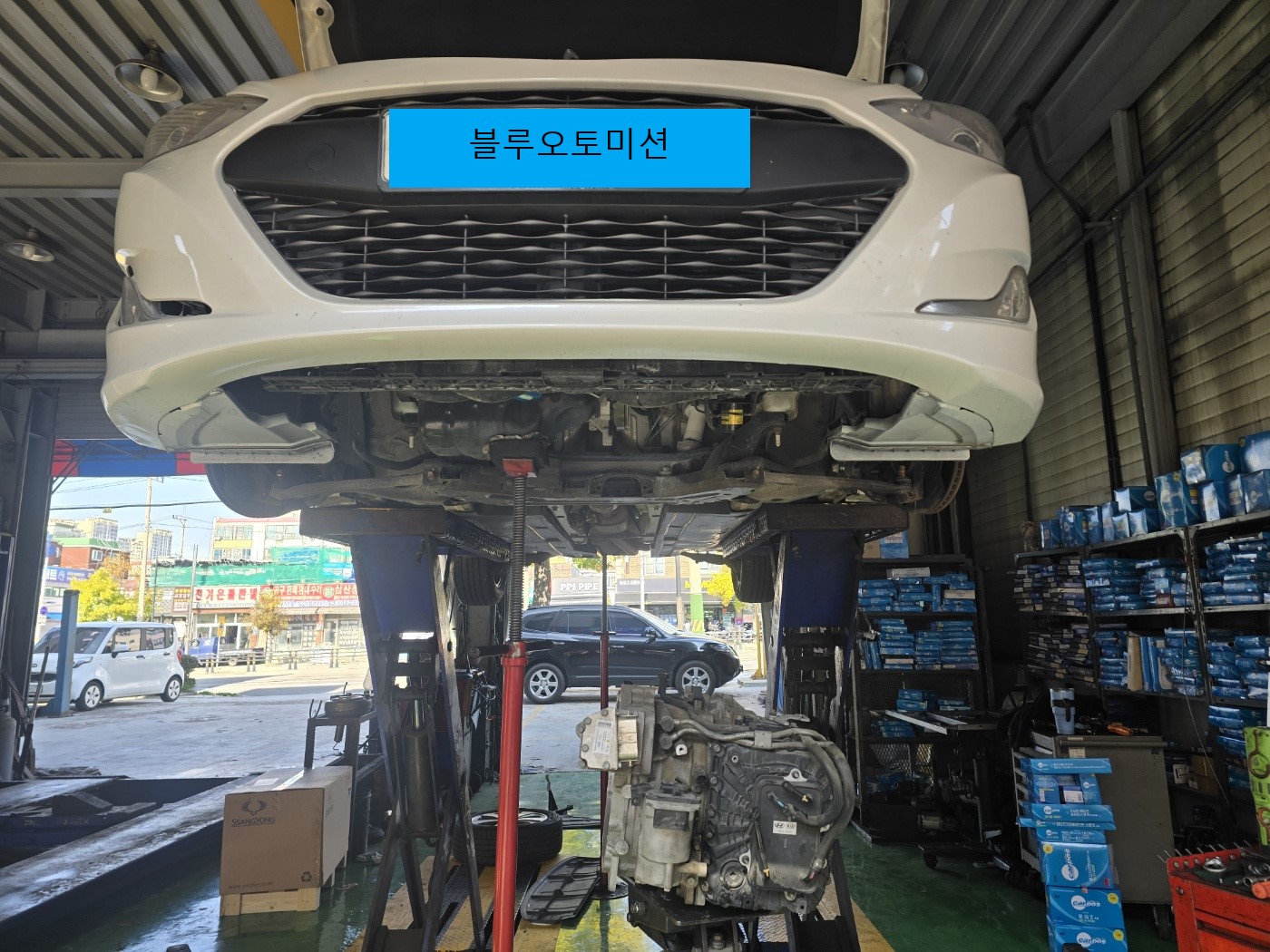

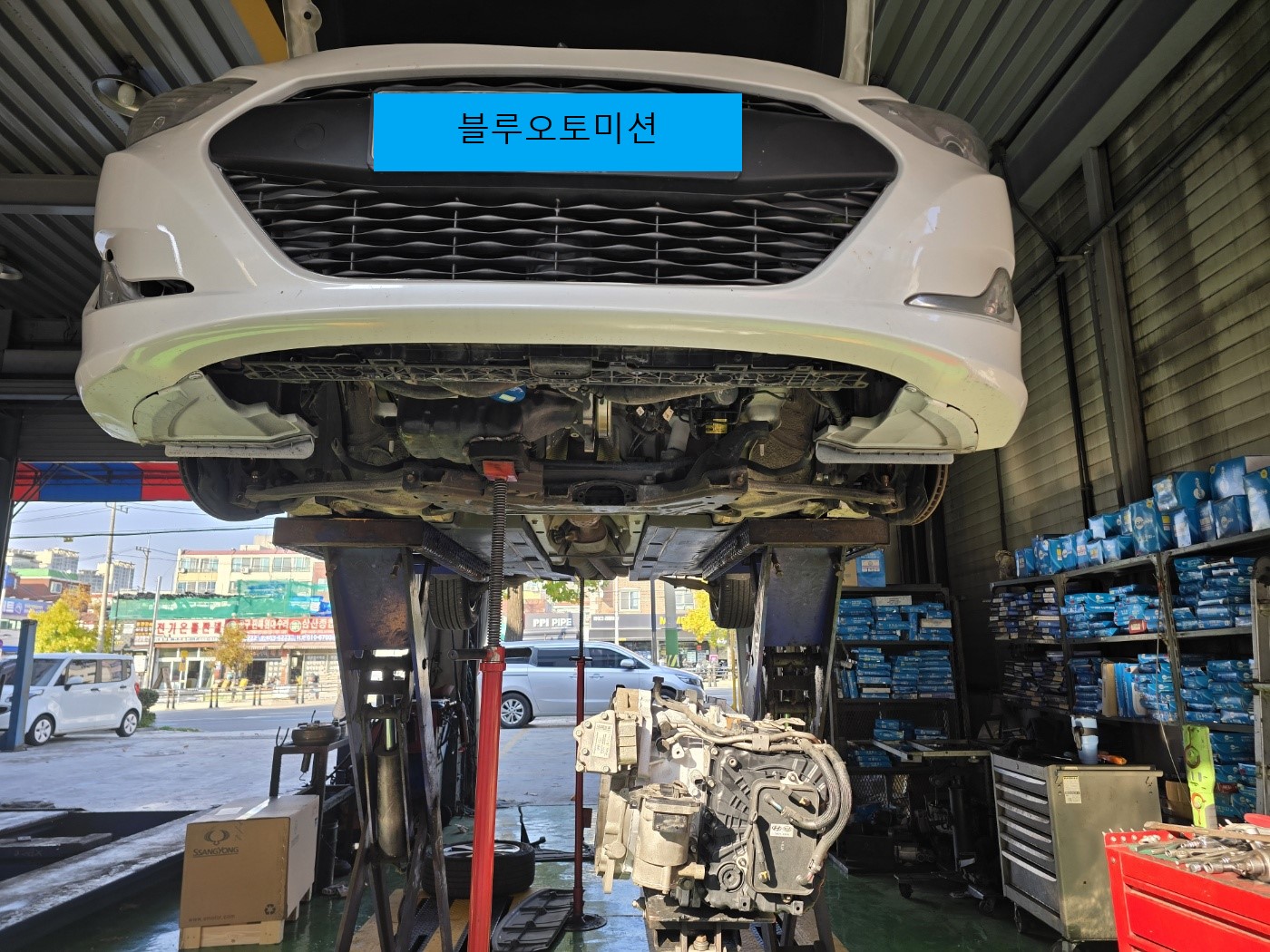

오랜시간을 들여 탈착을 끝냈습니다. 하이브리드 차량은 고압전기가 흘러 안전을 위해 전력을 차단하고 작업을 진행 합니다. 이제 조립실로 이동하여 분해&조립을 진행 합니다.
분해&조립!!

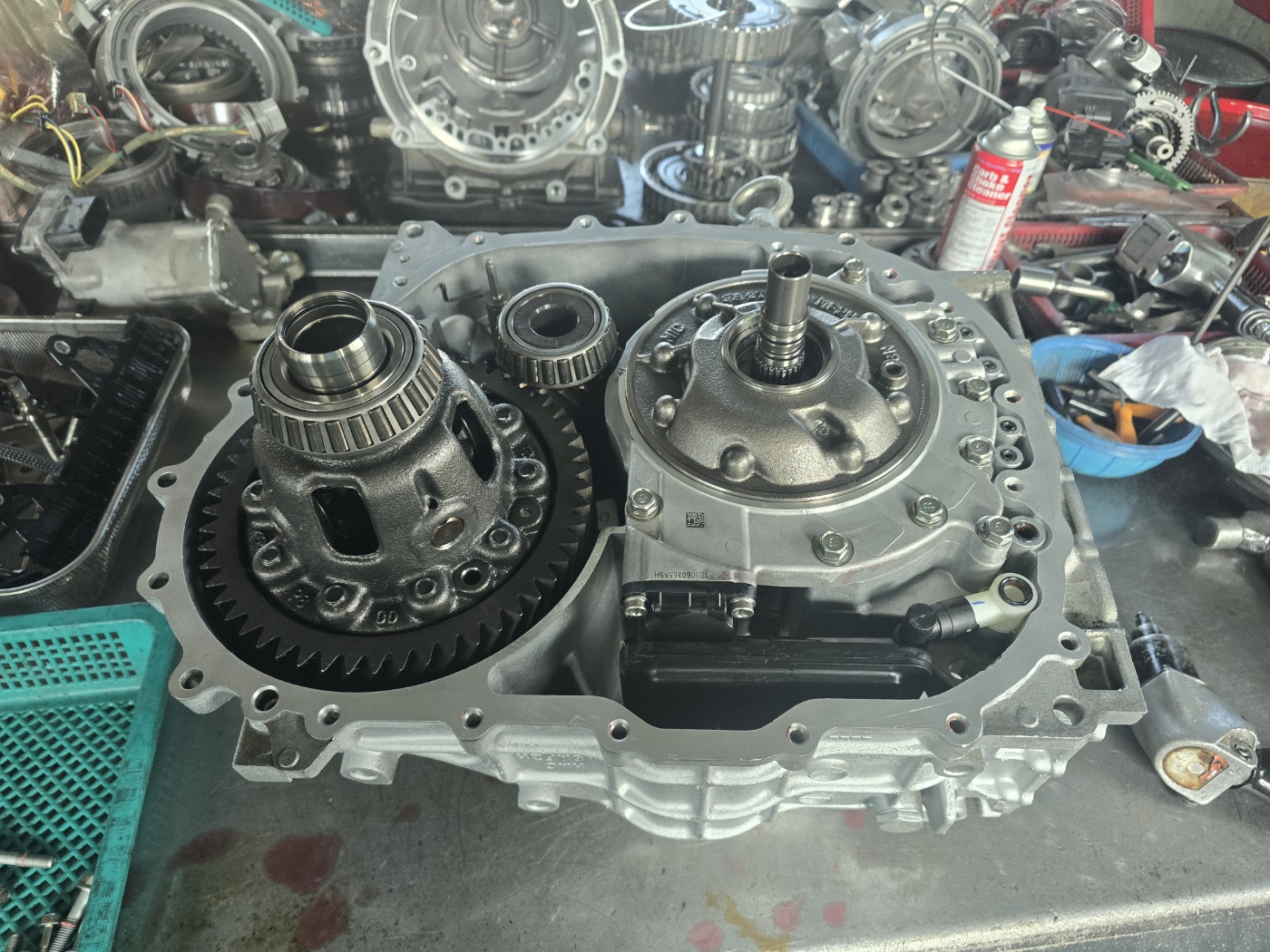

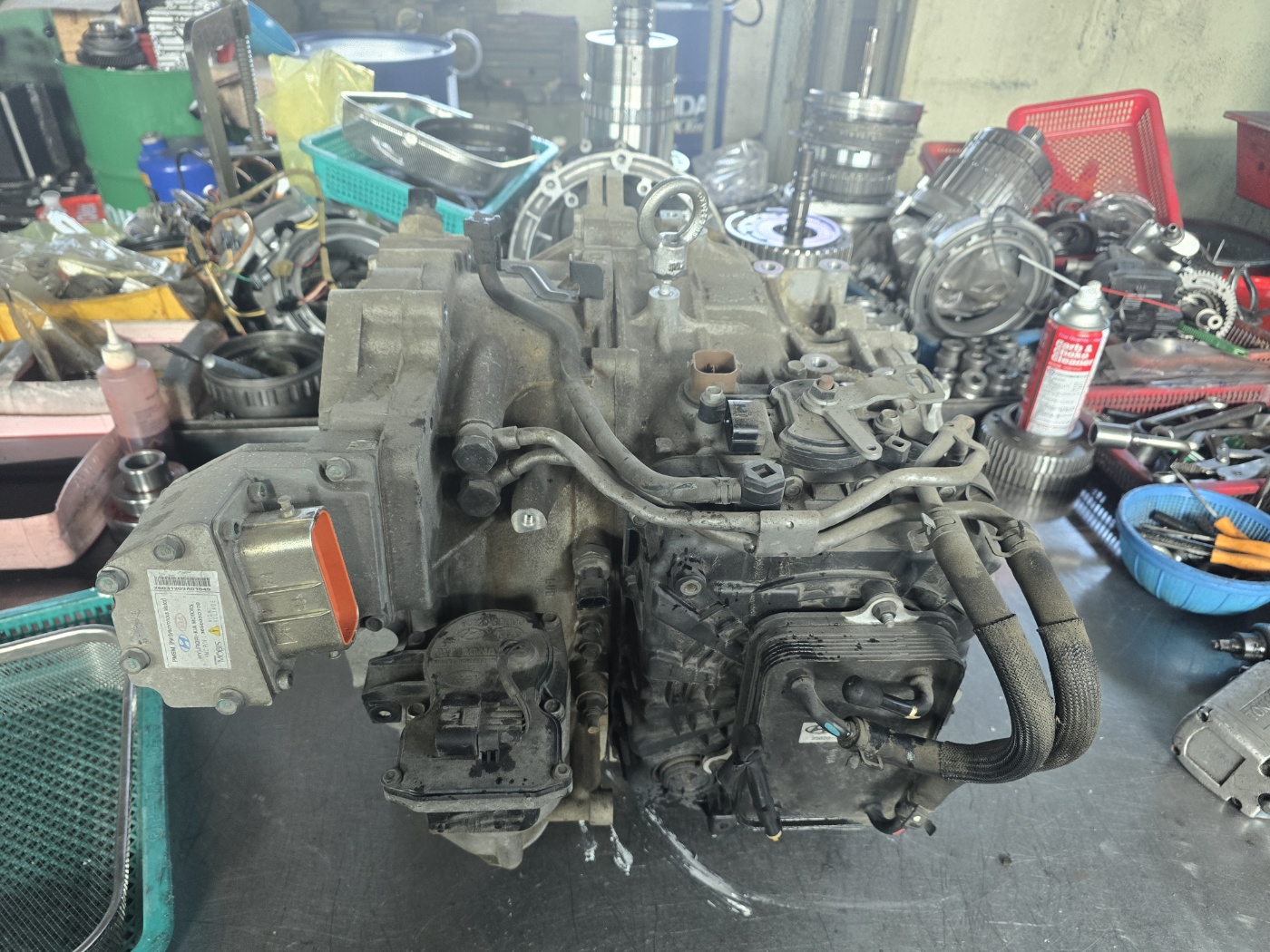

외부 부속품을 제거후 분해를 시작합니다.

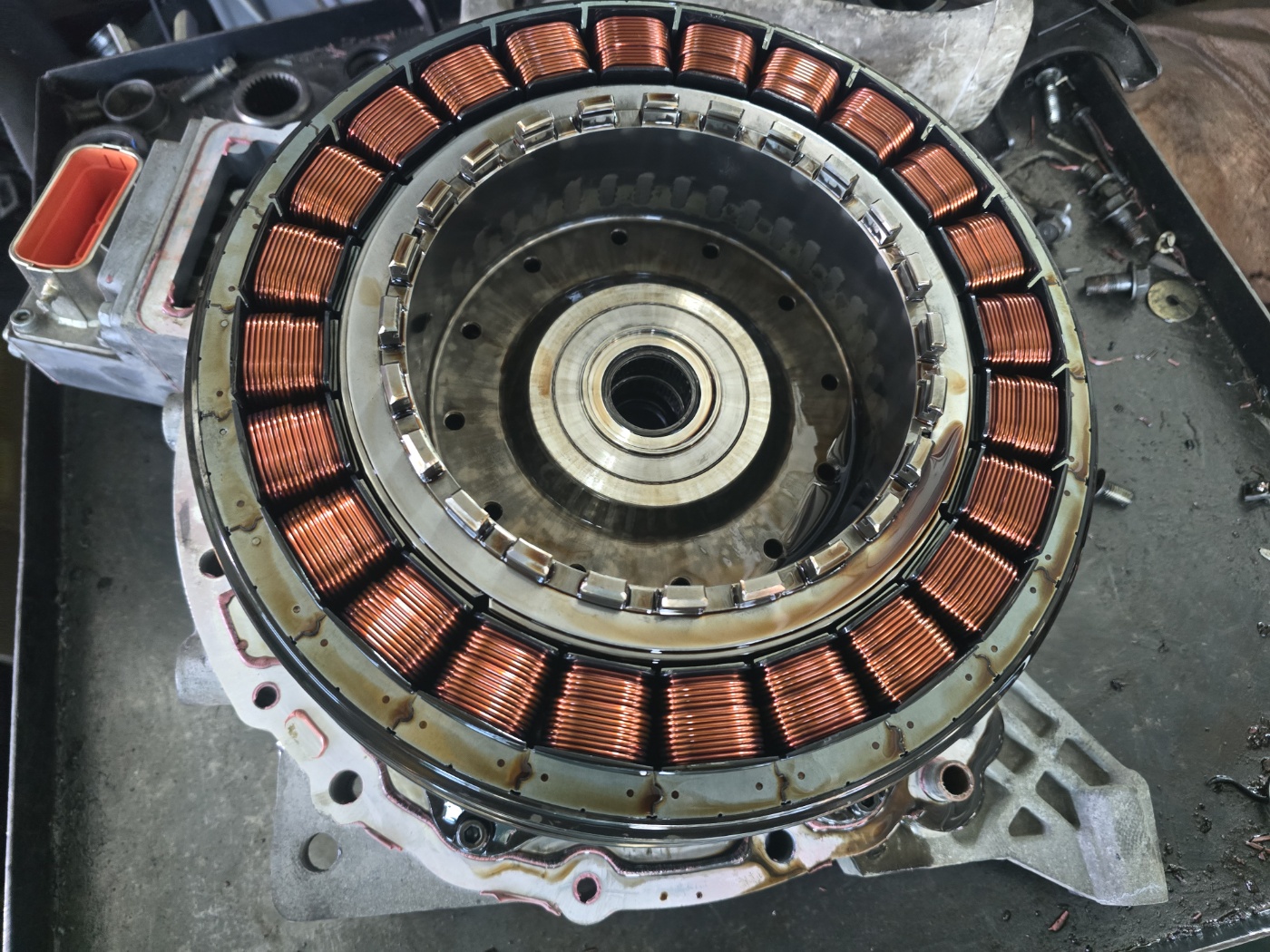

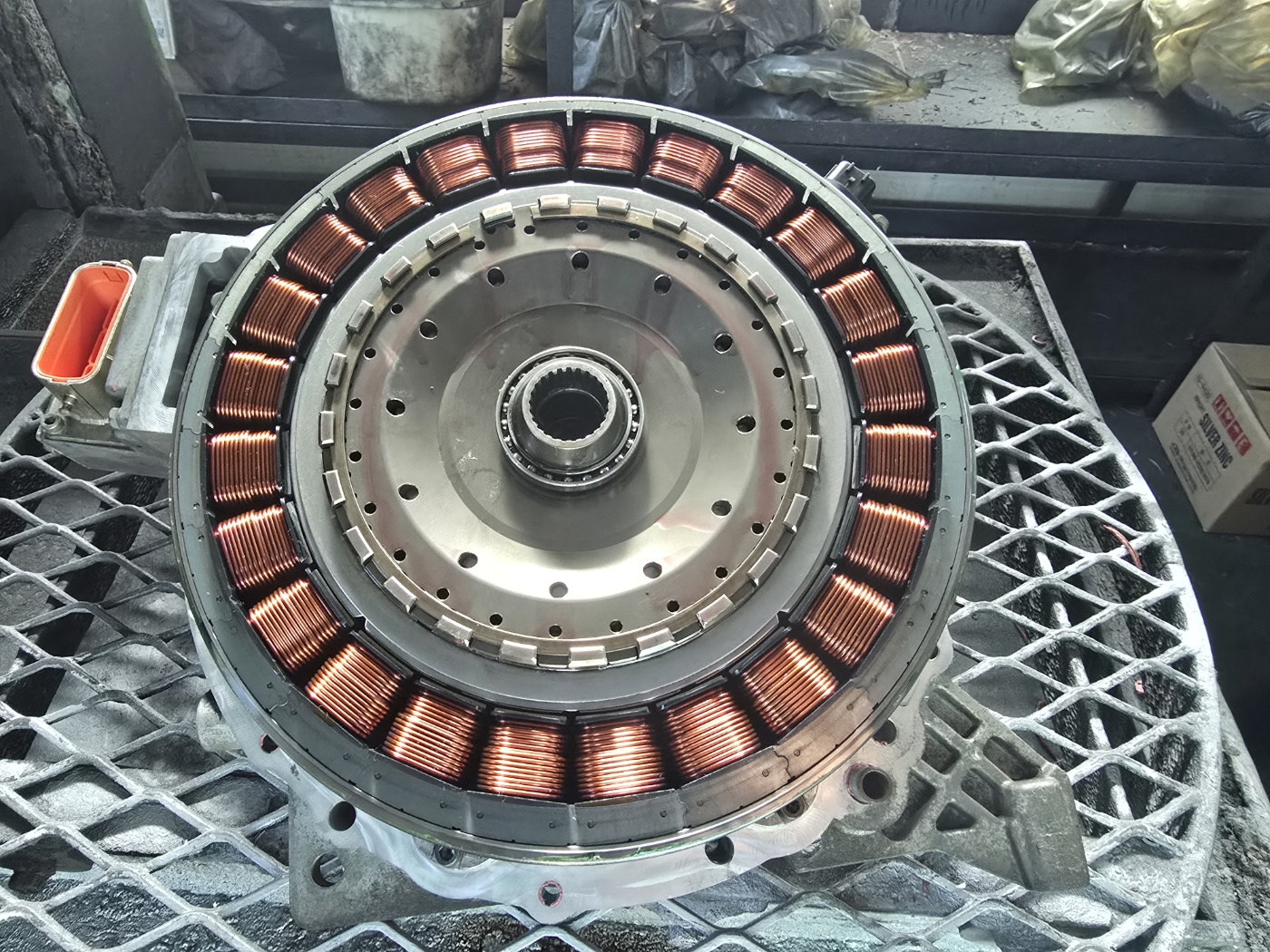

하이브리드 부품인 전기 코일 입니다. 엔진 클러치가 여기에 장착 되어 미션쪽에서 작동합니다.

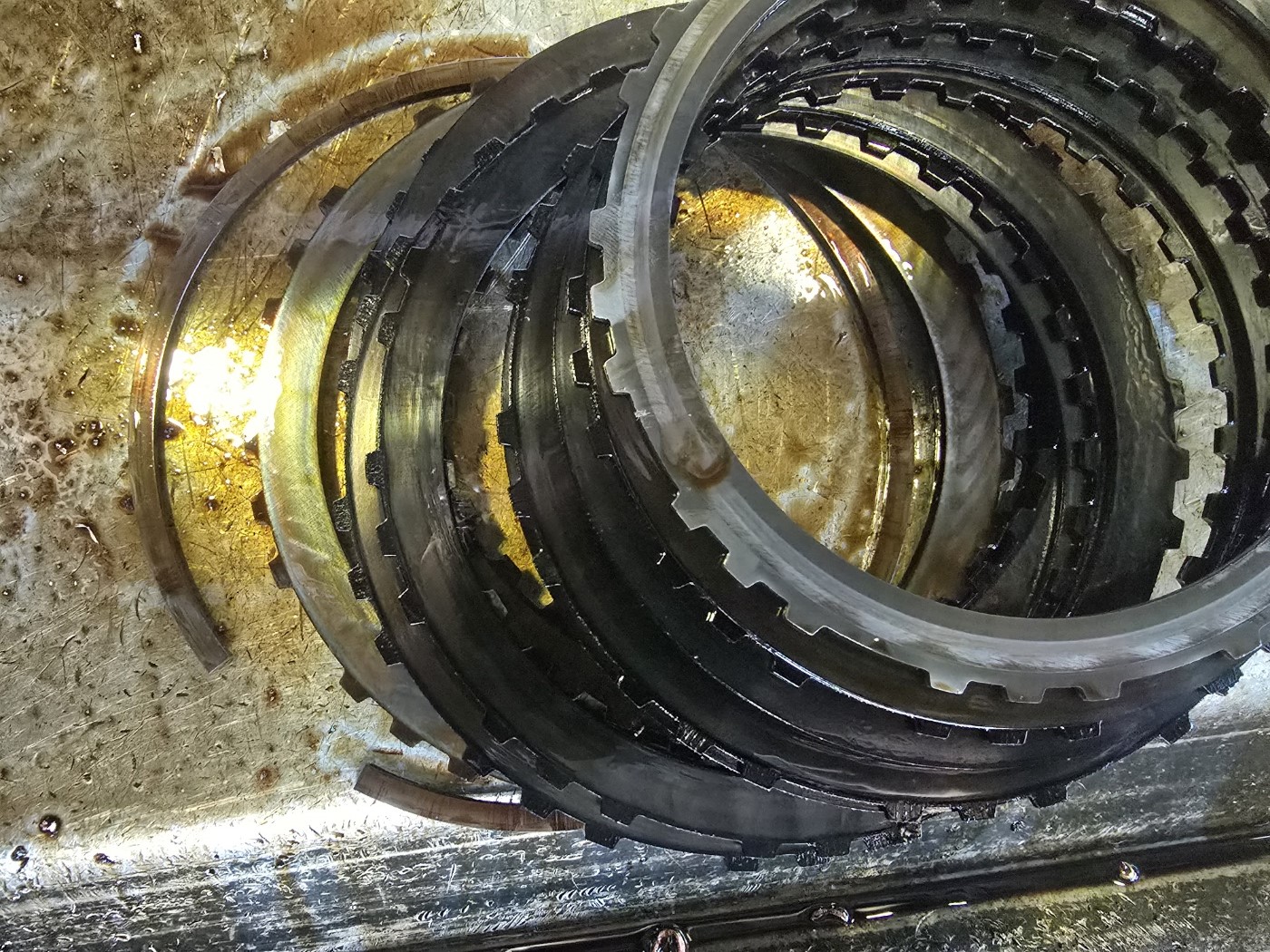

완전히 타버린 엔진 클러치 디스크 입니다.
엔진클러치의 파손으로 인해 미끌림현상이 발생하여 디스크가 타버렸습니다.

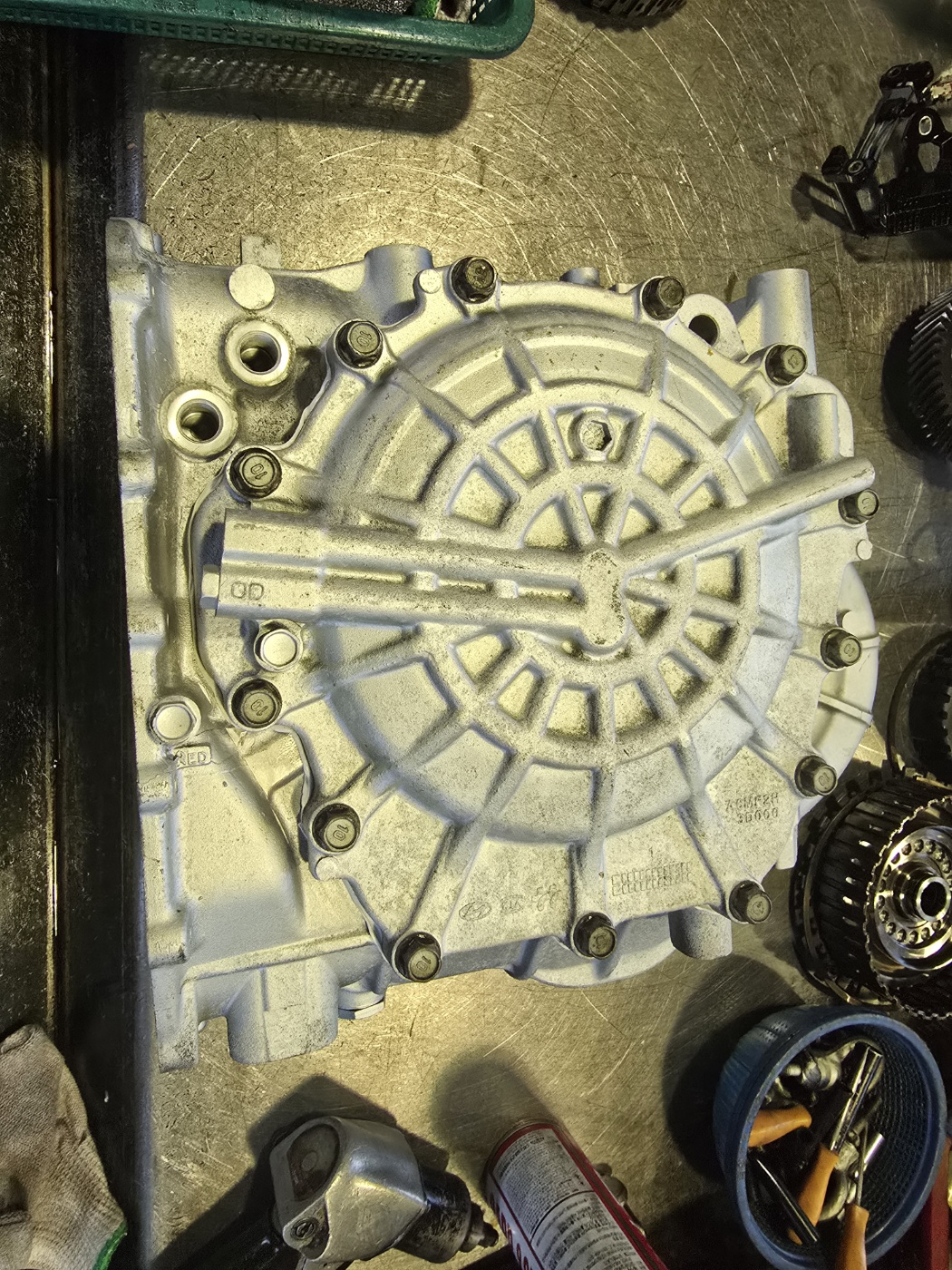

계속해서 분해해 보겠습니다.

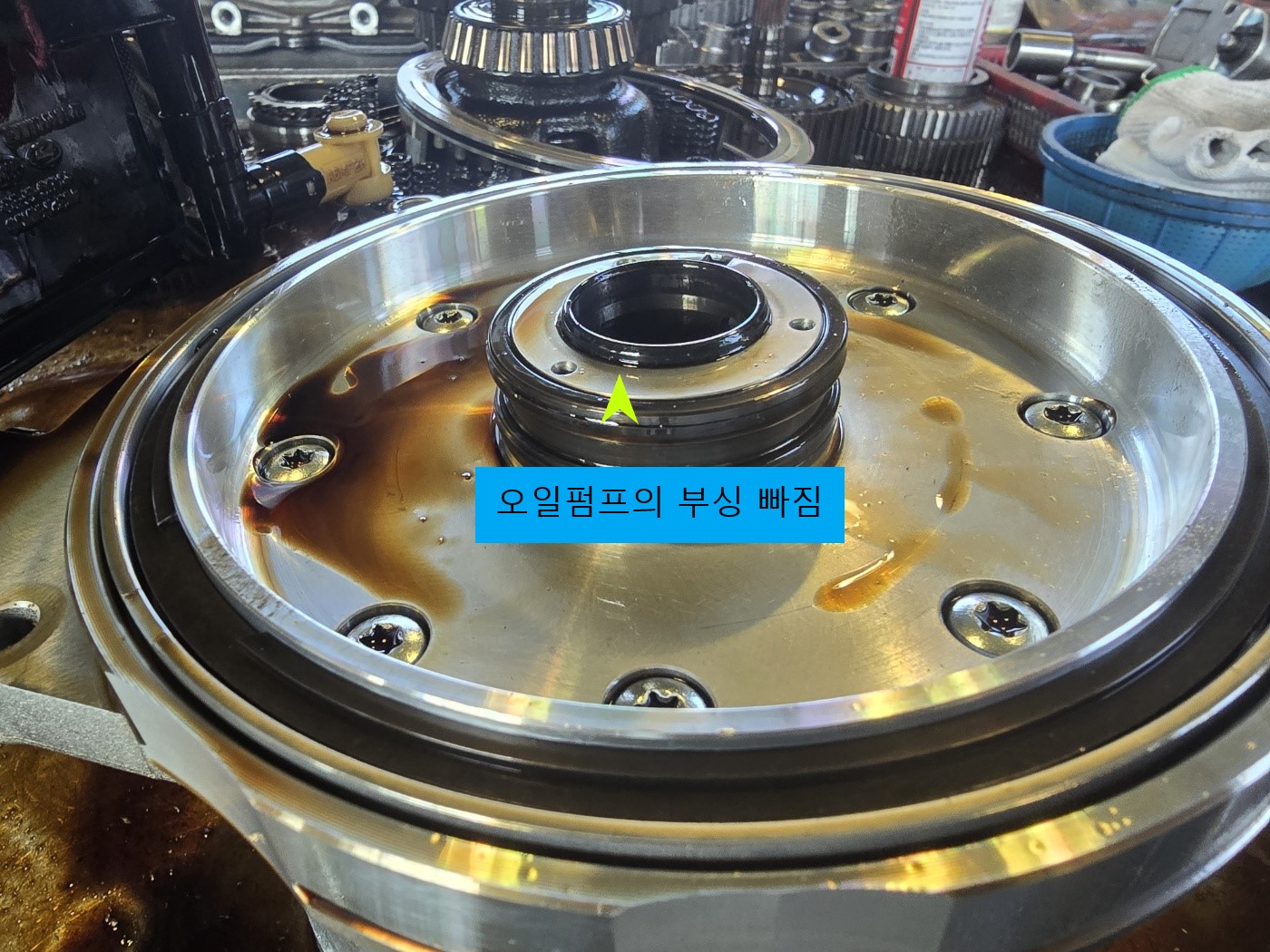

오일 펌프의 3,5,R클러치가 체결되는데 유압자리 부싱의 이탈로 유압이 전달되지 않아
5,6단이 작동되지 않아 기어 빠짐으로 연결되었네요.

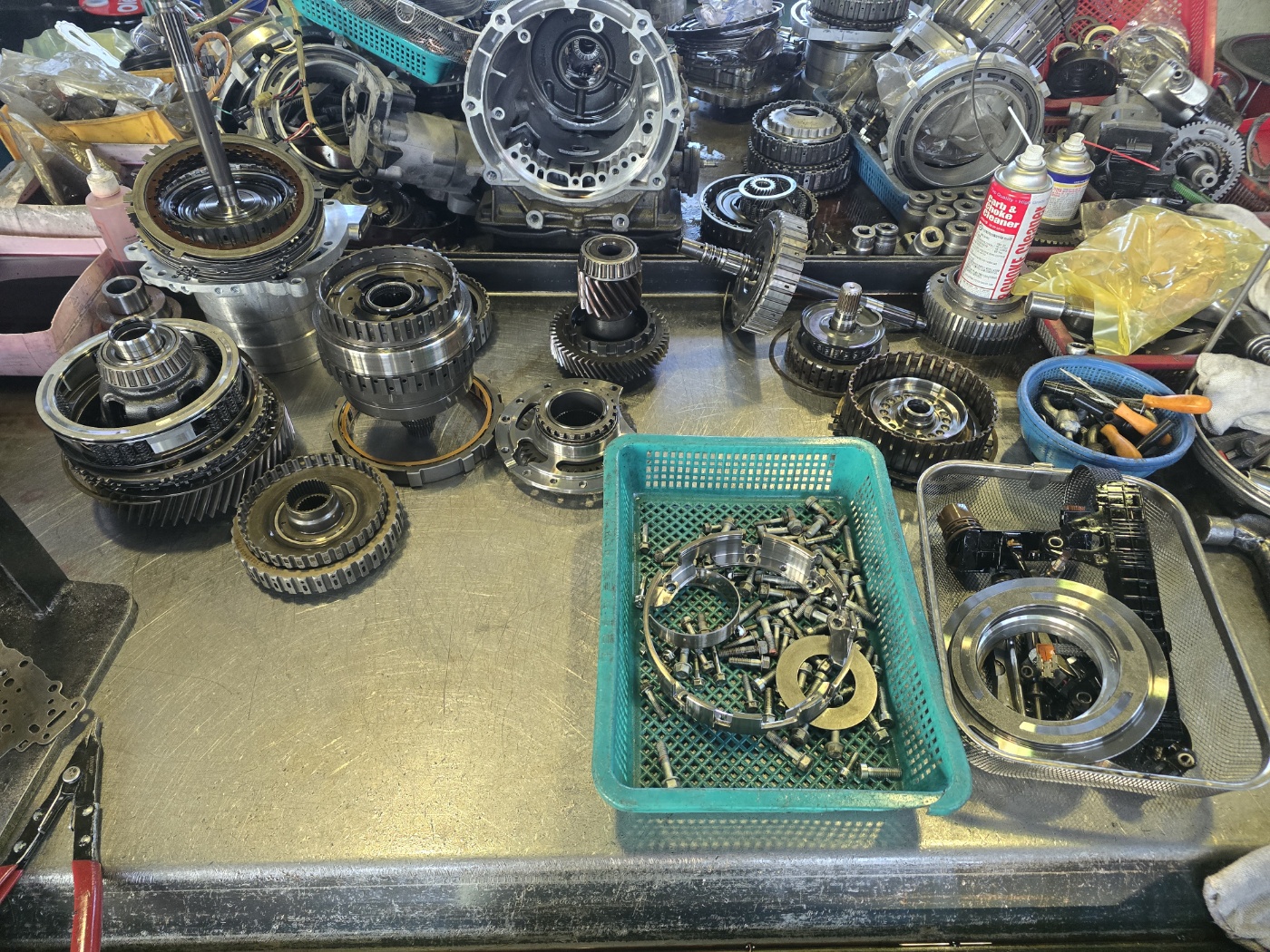

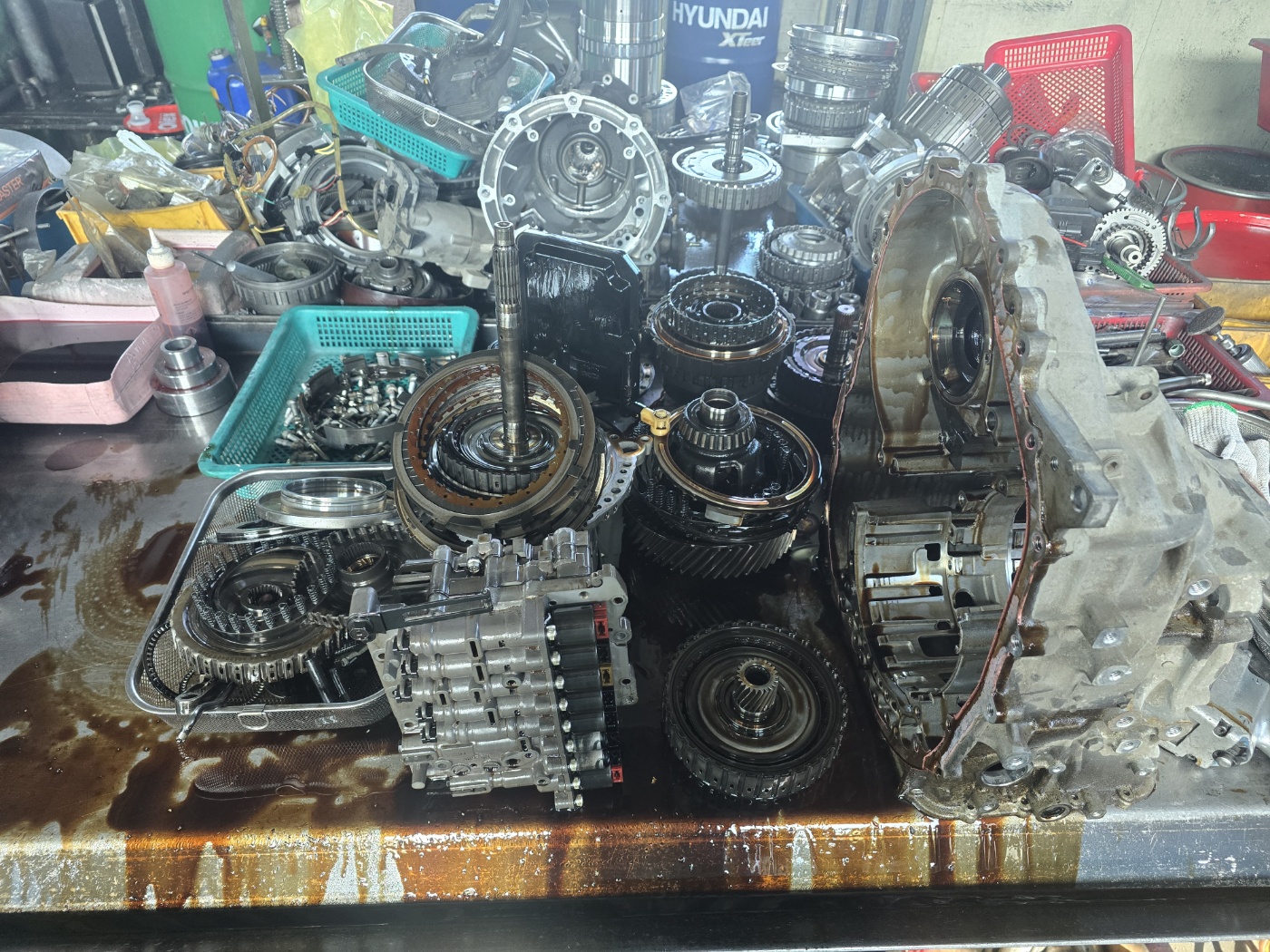

분해를 마쳤습니다. 이제 교환, 세척, 보강을 하여 미션을 수리 합니다.

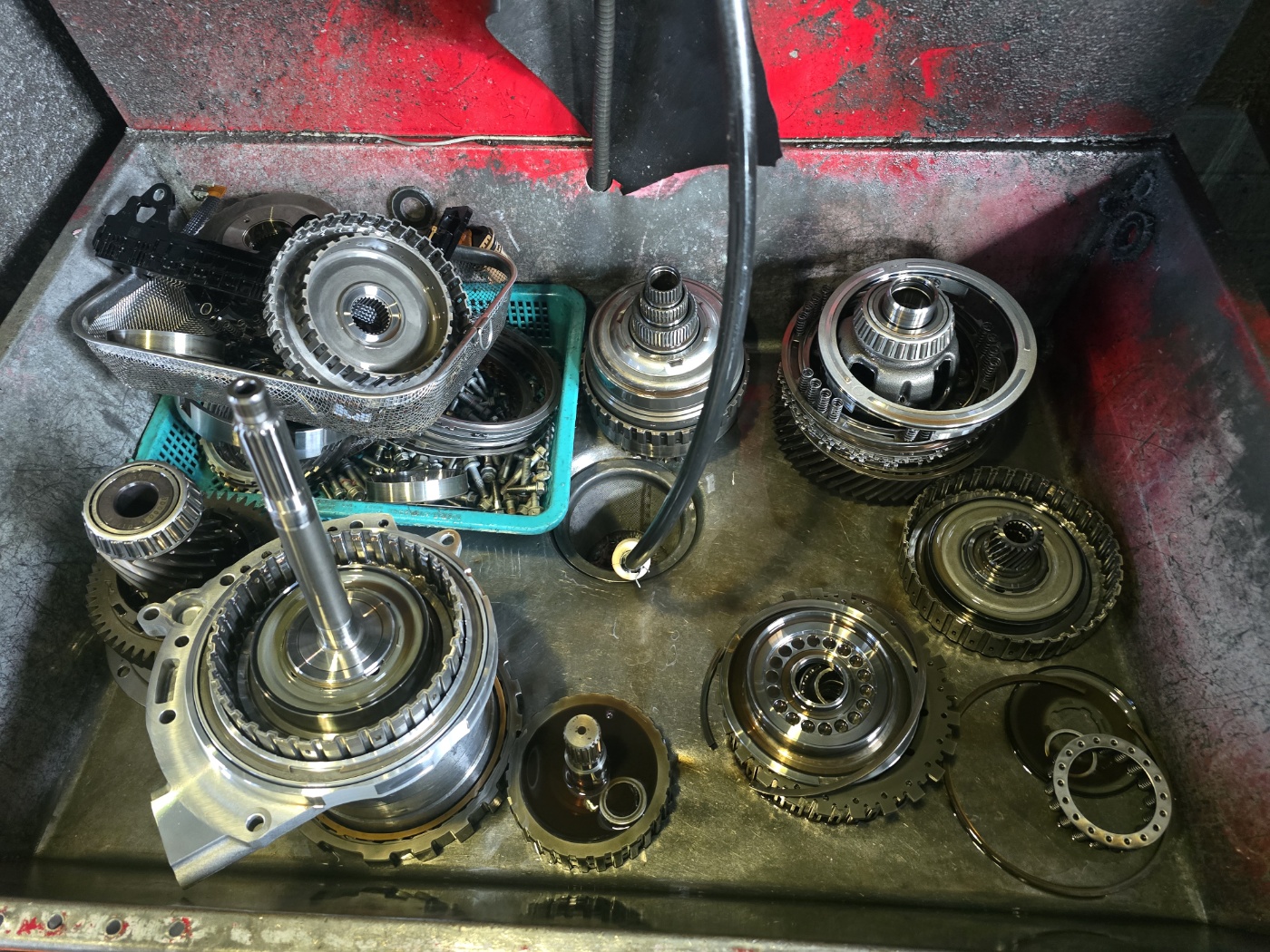

우선 파손된거는 버리고 다른 부품은 세척을 진행 합니다.
세척을 하면서 페오일로 미처 발견하지 못한 부분을 다시한번 확인합니다.
세척이 끝난 후 파손된 부품은 신품으로 교환 후 보강작업을 같이 진행 하면서 조립을 진행 합니다.

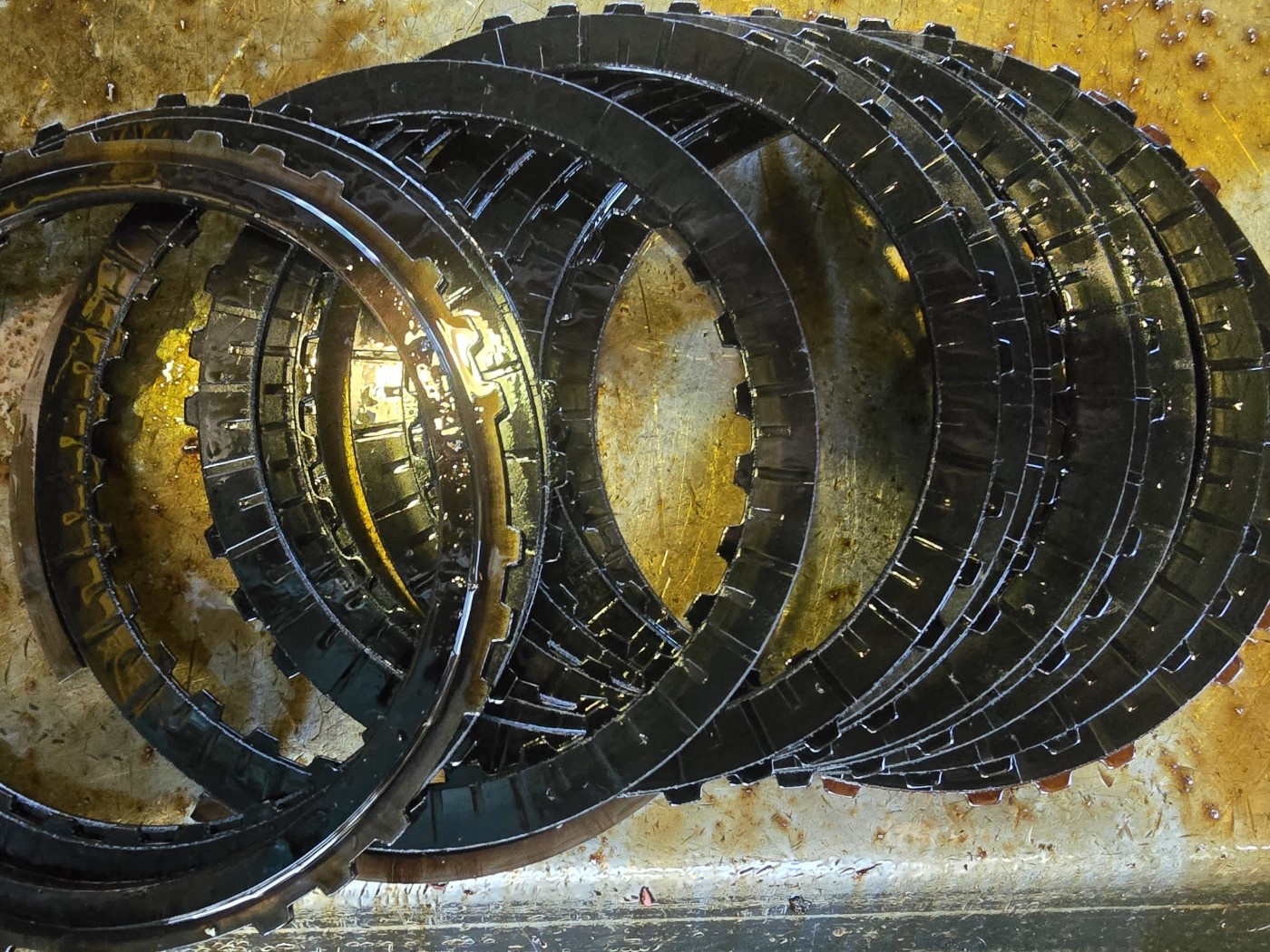

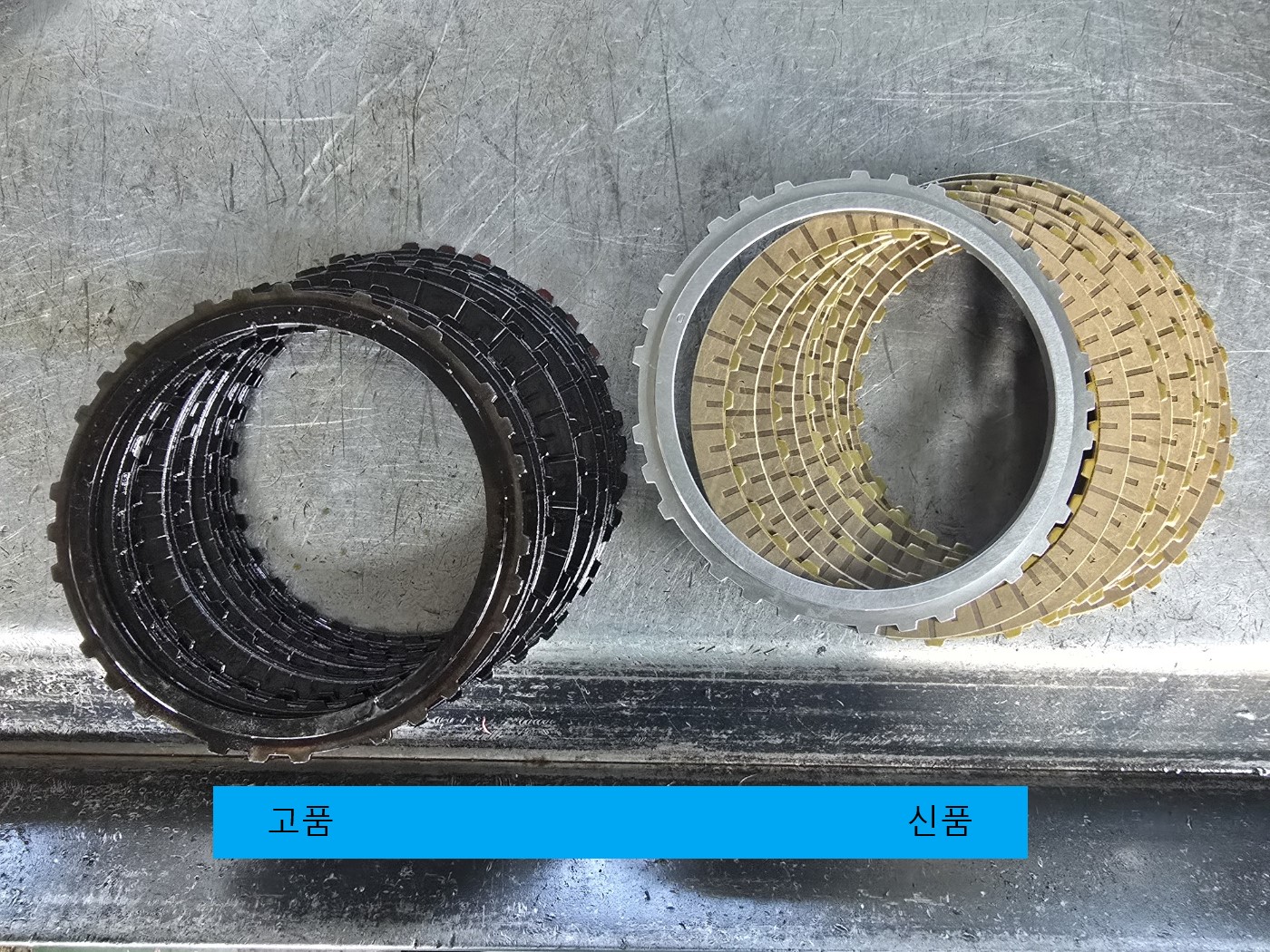

엔진클러치 디스크세트 입니다. 사진으로 보셔도 차이를 아시겠죠?

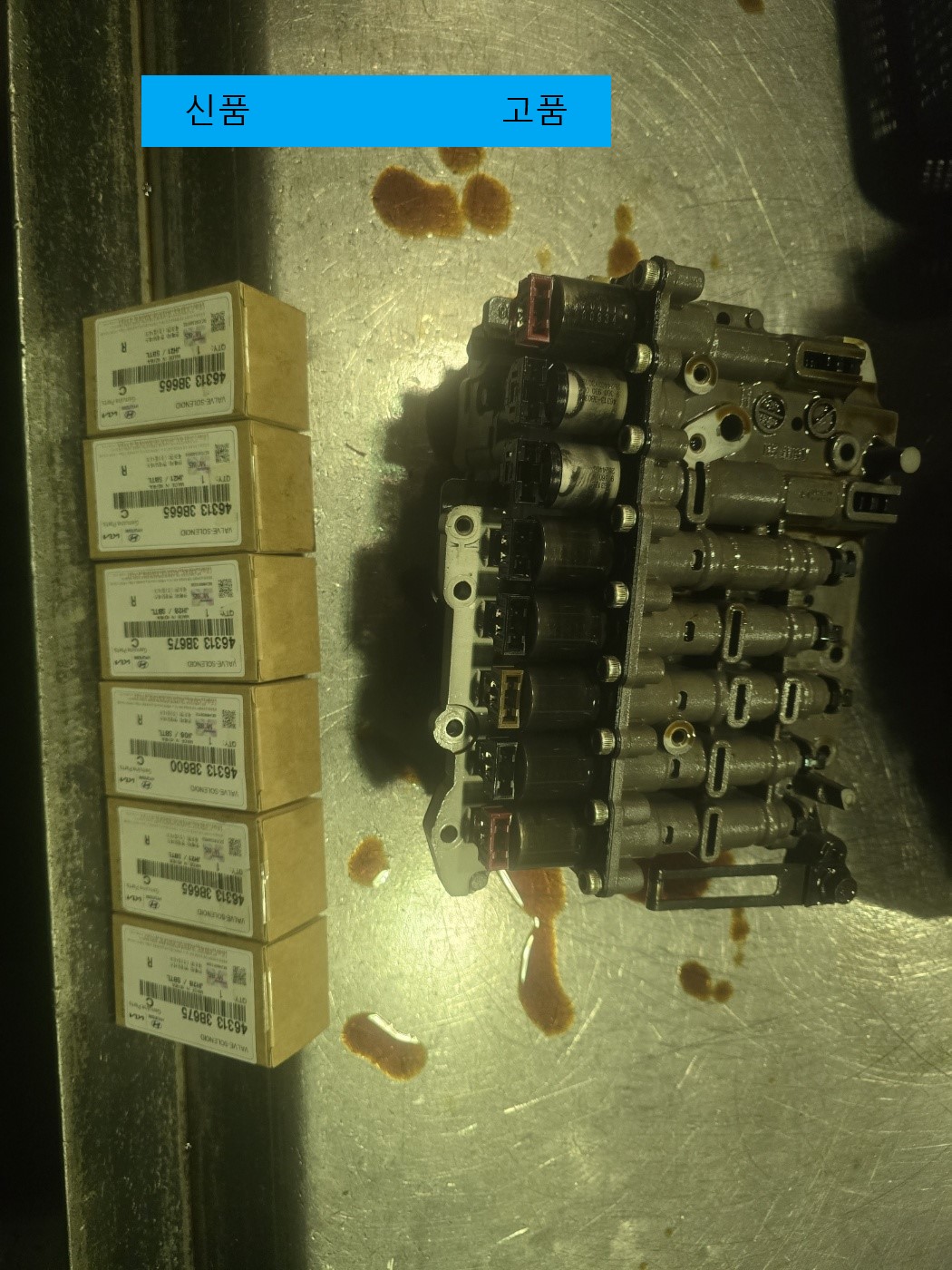

유압장치와 솔레노이드 입니다. 추후 번거로움을 없게 솔레노이드 들은 신품으로 교환합니다.

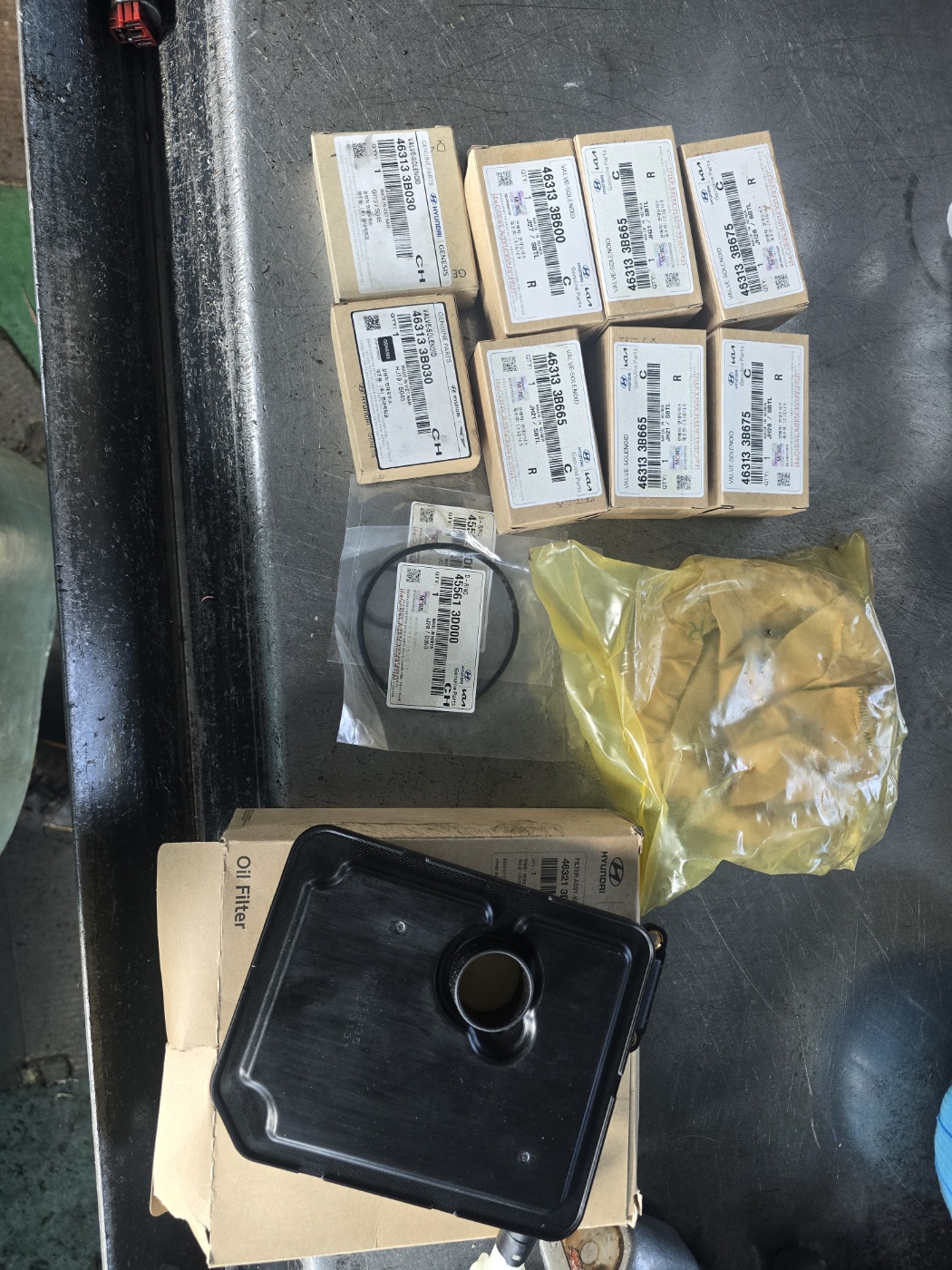

다른 소모품들과 교환한 신품 부품들 입니다. 조립을 위한 밑작업은 끝이 났습니다.

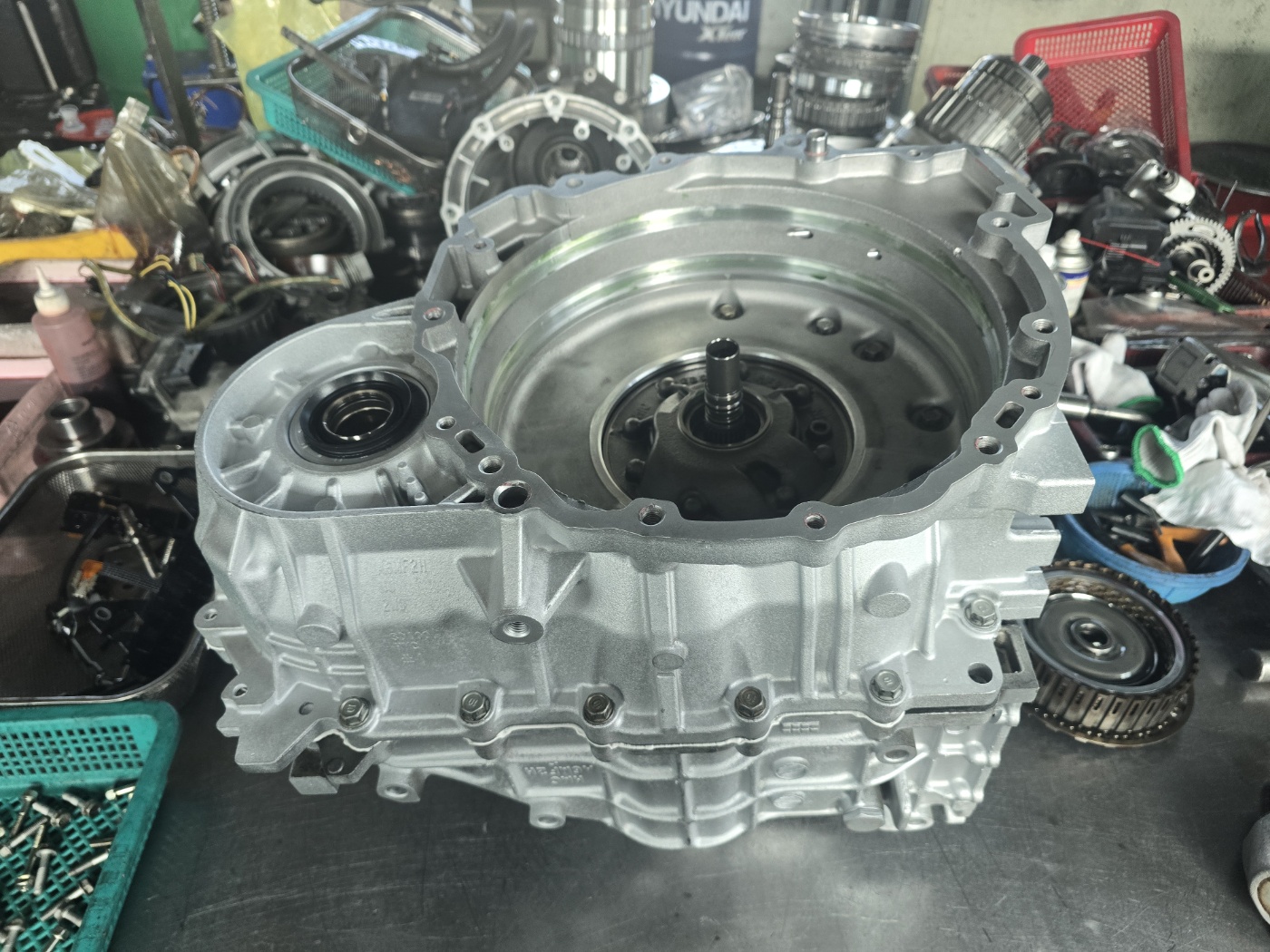

조립을 진행 합니다.
엔진클러치 장착한 하이브리드 전기코일 입니다.

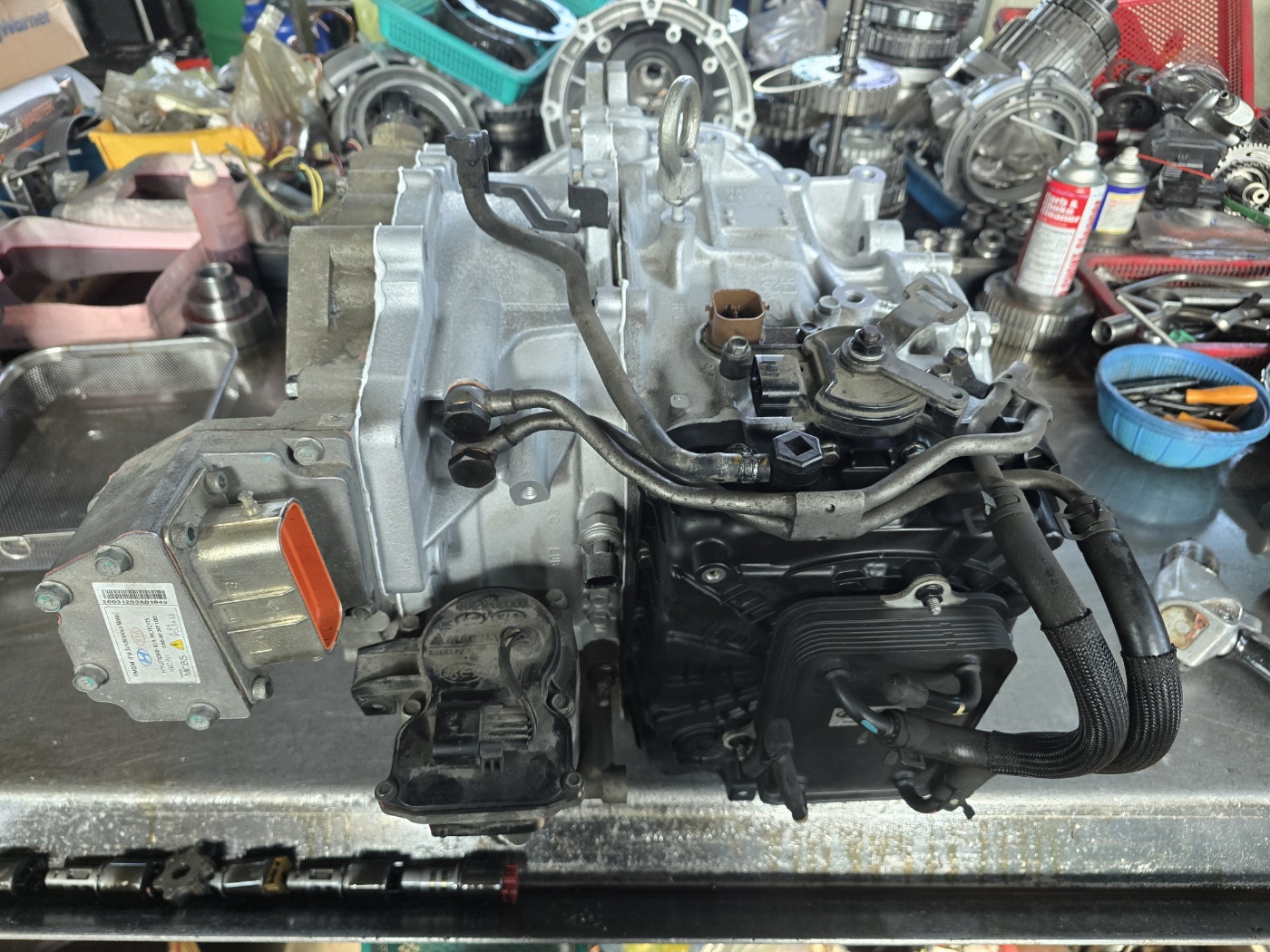

오랜시간을 들여 조립이 끝났습니다. 작업장으로 이동하여 장착을 진행 합니다.
장착시작!!!
오랜시간을 들여 장착을 끝내고 신유 오토오일 주유 후 미션시스템초기화 진행 후 시험운전을 진행 합니다.
시험운전 결과 이상없이 마무리되어 작업부위를 다시한번 확인후 지인분께 인계하였습니다.
지인한테는 맛있는 치킨에 생맥주를 얻어 먹었습니다.
믿고 맡겨주신 지인분께 감사드립니다.
